變壓器光纖測溫原理

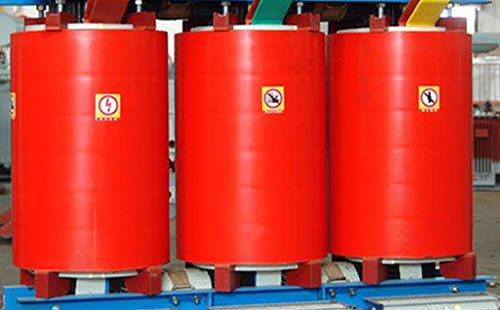

干式變壓器光纖測溫系統原理
干式變壓器光纖測溫，包括干式變壓器鐵芯、絕緣件、澆注成型的絕緣和導體的繞組、壓緊裝置、光纖測溫探頭和溫度控制器，測溫探頭為光纖測溫探頭，其預埋在繞組的絕緣內部，并且和繞組導體直接接觸；溫度控制器為基于光纖測溫的溫度控制器；光纖測溫探頭通過光纖連接在基于光纖測溫的溫度控制器的信號輸入端；干式變壓器光纖測溫溫度控制器的第一輸出端控制風機的啟停，第二輸出端控制報警器超溫報警，第三輸出端控制超溫跳閘。
熒光光纖測溫探頭為非金屬，對變壓器的特殊電場和磁場沒有任何影響；傳導信號的熒光光纖也為非金屬，對變壓器亦無任何影響；光纖測溫探頭直接接觸繞組導體發熱源，直接測量導體溫度，所以，能準確反應繞組導體溫度，及時發現繞組起始故障，便于及時解決，避免更大損失發生。且即使非金屬的光纖測溫探頭和光纖發生位移也不會導致短路和放電現象的發生，更不會直接對設備造成無法逆轉的損傷，延長了干式變壓器的使用壽命。
變壓器熱點溫度監測裝置，變壓器光纖測溫系統設置安裝的必要性
變壓器故障類型主要有熱故障和電氣故障，其中熱故障占總故障臺數的 60%左右，過熱兼高能放電故障占 10% 左右。油浸式變壓器壽命主要取決于絕緣材料的壽命，而促使絕緣材料老化的決定性因素就是溫度，因此變壓器熱點溫度決定了變壓器的使用壽命。過去由于變壓器內絕緣要求和內部的強電磁干擾，熱點部位的溫度無法監測。出于安全考慮，國內變壓器大都處于 50%~70% 額定功率下、非經濟運行狀況。為此過去都是通過在套管下部安裝電流互感器，回傳模擬信號的辦法測量變壓器的繞組熱點溫度，誤差較大。因此，福州華光天銳光電科技有限公司自主研發的能有效準確檢測變壓器內部繞組溫度的熱點溫度的光纖測溫技術的系統，克服傳統pt100變壓器測溫技術的不足，提供一種結構合理、操作方便且能有效準確地檢測變壓器內部繞組熱點溫度的用于10kv配電變壓器上的光纖測溫主機。
油浸式變壓器光纖測溫原理
變壓器光纖測溫系統包括高低壓繞組，還包括安裝于高低壓繞組上的傳感器油道撐條、用于檢測高低壓繞組內線圈溫度的光纖溫度傳感器、通過光纖與光纖溫度傳感器相連的光纖接線盒、用于固定光纖的導線夾以及用于固定安裝所述導線夾的夾件。通過在變壓器內的高低壓繞組上安裝有用于檢測其熱點溫度的光纖溫度傳感器，工作時通過光纖溫度傳感器檢測到的溫度值并利用光纖回傳至光纖接線盒內，實時對高低壓繞組進行溫度監控，從可以保證變壓器處于高效運轉狀態。
油浸式變壓器光纖測溫系統
油浸式變壓器作為電力系統的核心設備，其高效安全運行對電力行業的運營發展起著至關重要的作用。變壓器的工作壽命取決于內部絕緣性能，而熱老化是其絕緣性能劣化的主要影響因素。通過對油浸式變壓器熱點溫升的預測，可直接確定繞組的最大溫度，了解變壓器內部熱狀態從而判斷其是否過熱；因此，對油浸式變壓器熱點溫升的準確預測，是壽命評估的基本前提，可進一步為變壓器維修替換、容量利用提供參考。變壓器運行過程的溫度檢測是保證變壓器安全的一項重要措施。通常采用光纖溫度傳感器對變壓器內部的溫度進行采集?，F(xiàn)有的測溫系統精度差，無法準確反映變壓器的實際運行狀態。了一種變壓器光纖測溫系統，包括光纖測溫傳感器，用于檢測變壓器內部不同位置的實時溫度；溫度數據預處理模塊，與光纖測溫傳感器通訊連接，用于對溫度數據進行篩選；溫度數據合成模塊，與溫度數據預處理模塊通訊連接，用于將不同位置的溫度數據進行合成，得到變壓器的實時運行溫度；溫度數據校正模塊，與溫度數據合成模塊通訊連接，用于對合成的變壓器運行溫度進行校正。能夠改進傳統測溫技術的不足，提高了變壓器溫度檢測的準確性。
