斷路器熒光光纖測溫系統

斷路器為什么要使用溫度監控系統

電力電纜行業的發展在國內發展非常迅速，很多配電站控制系統已經啟動工業自動化，監控監測系統通信數字化，供電設備維護使用更安全；開關柜中的斷路器在運行過程中使用比較多，容易出現斷路器動靜觸頭磨損、端子母排上的緊固件松動等現象；如果斷路器不進行溫度監測，將有可能產生高溫發熱，會引起開關柜絕緣件的老化發生從而可能發生火災或使電力設備燒毀故障。

華光天銳的開關柜斷路器熒光光纖測溫系統很好地實現了對斷路器溫度的監測與控制，方便了現場人員對配電柜的維護。減少用戶的損失并提高產品的維護使用壽命，從而取得了很好的經濟效益。

開關柜斷路器溫度監控儀

高壓開關柜的溫度運行監測是電力系統安全運行的重要方式，但是傳統的斷路器監控儀只是于對電量參數(電壓、電流、電功率)實時監測，但是觸頭溫度由于受到高電壓及測點位置以及強電場干擾的限制，一般的監控設備沒有去實時在線監控。

斷路器熒光光纖溫度監控儀

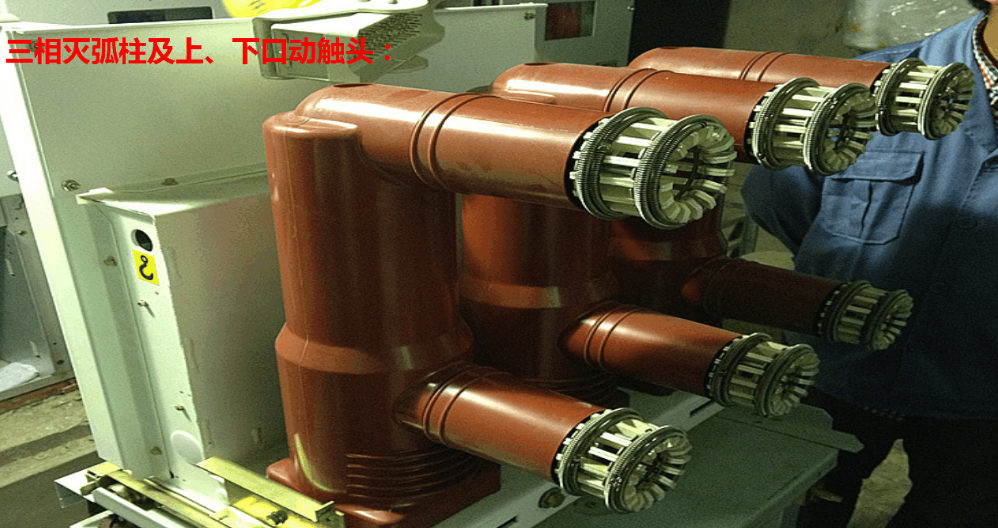

開關柜現在都是小車式開關柜，因為斷路器與開關柜之間采用插頭聯接，當小車與開關柜因制造、運輸及安裝不良等將引起觸頭接觸不良，接觸電阻增大，出現觸頭溫升過高甚至燒毀、造成停電，這些溫度升高的現象在大電流開關柜如進線柜上尤為突出，對斷路器的影響比較大，高壓開關觸頭和母線排連接處處于高電壓、高溫度、高磁場以及極強的電磁干擾環境中，傳統的測溫儀表如熱電偶、紅外測溫儀等易受到這些因素的干擾和影響，因而無法對這些位置進行準確測量，從而無法真正得到高壓開關柜的真實溫度數值，以致設備內部局部過熱卻仍在高負荷運行，為此福州華光天銳提供一種用于監測斷路器觸臂觸頭溫度的光纖測溫裝置，可以在線監測斷路器觸臂觸頭溫度對及早發現斷路器觸臂熱故障。

目斷路器的測溫方法有紅外線測溫、熱電阻測溫和光纖測溫。紅外線測溫即是由人工拿著紅外線槍對準物體表面直接測量，容易受環境溫度的影響，其最大的缺點是必須由人工操作，不能實現在線監測，而熱電阻、熱電偶都需要金屬導線傳輸信號，不能解決絕緣問題。

斷路器光纖溫度檢測儀，可以監控高電壓、大電流的電器測溫，例如對6-35kV 真空斷路器觸頭溫度檢測，大多采用熒光光纖測溫儀，熒光光纖測溫儀由傳輸光纖、光纖溫度傳感器、光纖測溫變送器、液晶顯示屏等部分組成。
