弧光-溫度光纖監控系統

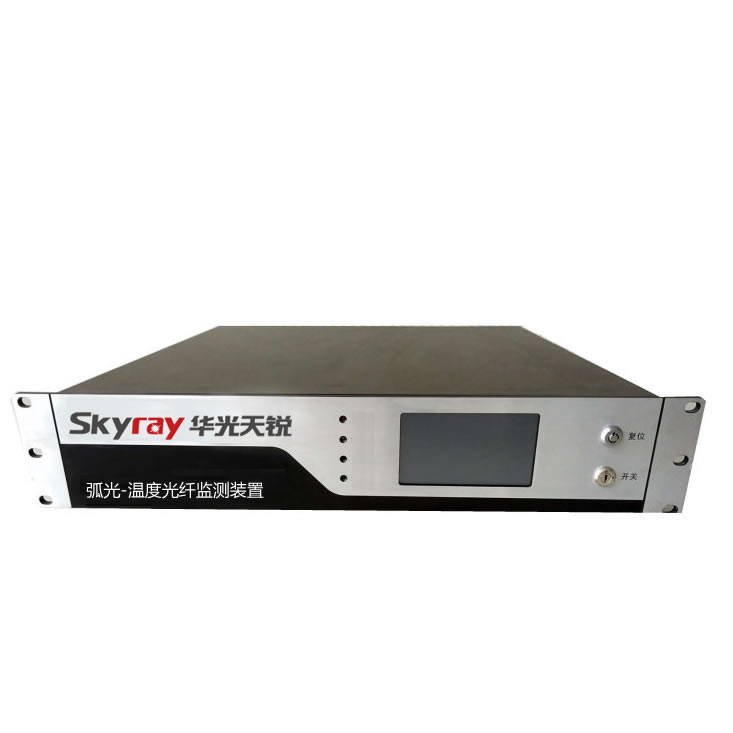

SR-HW263是由一款集成熒光光纖測溫、弧光光纖檢測的新型裝置和后臺監控計算機組成的多功能弧光-溫度光纖監控系統。系統主要由熒光光纖溫度傳感探頭、弧光光纖傳感探頭、弧光-溫度光纖監控裝置、光纖收發器、監控主機和系統軟件組成。

弧光-溫度監控系統產品功能

本產品是專門為大功率、大電流沖擊、強電磁場干擾的電器設備安全運行或電力傳輸安全而設計的。在電力系統中，設備長期運行，由于設備本身絕緣老化或震動、熱變形等原因，會引起電接點的松動或接觸電阻增加，導致接點處發熱，或電器設備絕緣下降、漏電，嚴重時發生電弧。本產品集成了熒光光纖測溫和弧光光纖檢測，可以同時檢測熱點溫度和可能的弧光故障。因?yàn)槭褂霉饫w探頭，具有高絕緣性和不怕強電磁干擾、有阻燃自潔等優良性能，所以傳感探頭可以直接接觸到熱點，或盡量靠近被檢測點，提供更準確的現場信息。軟件綜合被側點相關的溫度和弧光信息，更準確地判斷故障性質，有利采取相應有效措施。目前，熒光光纖測溫和弧光光纖檢測已經在電力行業中快速推廣應用。

在使用時，用戶將測溫光纖和測量弧光的光纖插頭分別插入監測裝置面板上的ST接插座即可，另一端的探頭經過固定件安裝在所需測溫?zé)狳c(diǎn)和弧光探測點。

弧光-溫度光纖監控系統上電后，弧光-溫度光纖監測裝置連續檢測熱點溫度和弧光的強度，通過轉換和處理，形成溫度和弧光強度的數字信息并現場顯示，同時通過光纖收發器由通信光纖發送到監控主機。

監控主機通過光纖收發器實時接收弧光-溫度光纖監控裝置上傳的現場溫度和弧光信息，實現對相關信息的采集、數據處理、存儲、顯示和故障報警等。

監控主機具有故障檢測、顯示、報警等功能，同時通過網絡可實現遠程監測。每臺監控主機可接入多臺弧光-溫度光纖監控裝置，視監控主機性能和軟件規模而定。

系統軟件的主要功能包含實時溫度和弧光信號的本地監測、遠程監測、高/低溫報警、高/低上下限值設置、溫升報警、歷史數據回放、各點溫度曲線、檢測數據導出至文本文檔等功能。

監控主機在本地存儲數據時間為1個月，可實現歷史數據回放和導出，供用戶查看。

所有監控主機通過通信網絡將溫度和弧光信號數據上傳到遠程監控計算機，遠程監控計算機可以查看現場各個熱點溫度信息和弧光信號，根據設置的報警閾值，提示超溫報警或弧光報警信息，提醒用戶查看現場情況。
