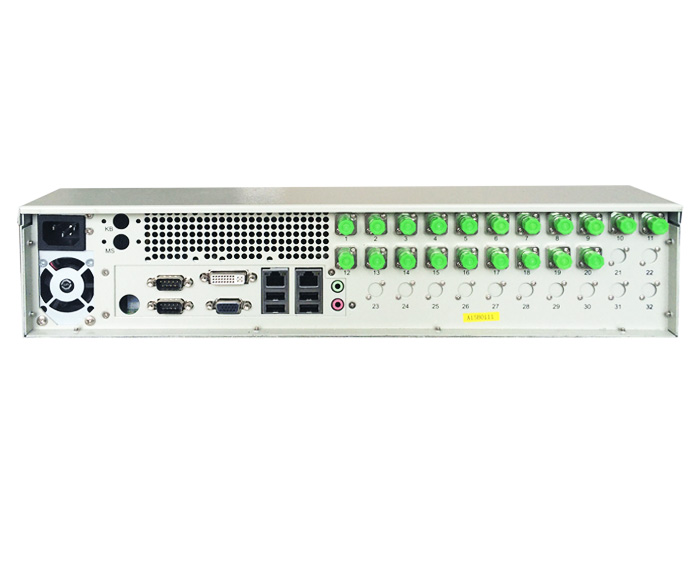

光纖光柵分析儀 SRA-M200-04 產品簡介
SRA-M系列光纖傳感分析儀適用于光纖光柵溫度、應變、壓力、位移等多種類型的光纖光柵傳感器的信號解調和傳感數據采集。
SRA-M系列光纖傳感分析儀采用大功率激光光源和高速多通道并行光探測技術，與傳統的ASE光源技術相比，光源輸出光功率高達85%以上，光源輸出功率提高了100倍以上，電源功耗則下降50%光源有效使用壽命提高10年以上，可對工程現場光纖傳輸線路損耗或光分路器級聯損耗導致的微弱光纖光柵傳感信號進行準確檢測。
SRA-M系列光纖傳感分析儀具有1-64個同步測量通道，同步掃描頻率可在1—100Hz之間可選, 每個測量通道采集時間嚴格同步，每個通道可以接1-40個傳感器，內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm的測量精度。
SRA-M系列光纖傳感分析儀內置低功耗嵌入式處理器，性能穩定可靠，兼顧了工業測量領域長期在線監測和野外施工現場移動式測量的需求，具有便攜式和臺式兩種機箱規格，可根據用戶需求靈活選擇。
光纖光柵分析儀 SRA-M200-04產品應用
- 電力、化工設備溫度在線監測
- 工業消防火災自動報警
- 工業生產溫度、壓力測量
- 橋梁結構健康監測
- 大壩應力變形監測
光纖光柵分析儀 SRA-M200-04產品特點
- 高精度
- 高可靠性
- 測量速度快
- 1-64通道容量可平滑擴展
- 兼容國內和國外廠商的同類光纖光柵傳感器
光纖光柵分析儀 SRA-M200-04技術指標
以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511
| 型 ?????號 | SRA-M200-04 | |
| 主要指標 | 通道數 | 1/4/6/8/16/32/64通道 （可按客戶需求定制） |
| 每通道容量 | 溫度: 1-40；應變: 1-18；位移: 1-12 ；壓力: 1-12 | |
| 波長間距 | 最小值0.4nm | |
| 采樣頻率 | 同步測量速度為1～100Hz | |
| 外形尺寸 | 430mm×350mm×88mm | |
| 測量指標 | 溫度 | 分辨率:0.1℃；測量精度:±0.5℃ |
| 應變 | 分辨率:＜0.1％F.S.；測量精度:＜0.3％F.S. | |
| 位移 | 分辨率: ＜0.1％F.S.；測量精度＜0.3％F.S. | |
| 遠程監測能力 | ?40 km；不考慮額外損耗，更高的特殊要求可定制 | |
| 電子指標 | 工作電壓 | 220V±10%，50Hz |
| 最大功耗 | 典型值：30W；最大值：40W | |
| 數據接口 | 支持10M以太網口、RS485輸出 | |
| 環境指標 | 工作環境/工作濕度 | -10～55℃/0～80%RH無凝露 |
| 存儲環境/存儲濕度 | -20～80℃/0～95%RH無凝露 | |
| 光學指標 | 波長范圍 | 1525～1565nm |
| 波長分辨率 | 1pm | |
| 波長重復性 | 典型值：1pm；最大值：2pm | |
| 波長精度 | ±3pm | |
| 光學接口 | FC/APC | |
| 動態探測范圍 | 輸出光功率：0～-20dB，最小可探測的光功率：-70dB ?????（允許光纖線路損耗接近50dB，也即100000倍） | |
| 其它 | 軟件 | 基于WINDOWS 操作系統；標準MODBUS通信協議接口；提供DLL動態鏈接庫或根據用戶要求定義相應的軟件通信協議。 |
